HandySCAN 3D | SILVER Seriesとは
SILVER Seriesは、HandySCAN 3D™シリーズのモデルの一つで、業界で標準的に使用されている寸法検査レベルのポータブル3Dスキャナーです。 実績があり、信頼性の高い特許技術は、どんな場所やどんな形状でも、正確で精度の高いを3Dスキャンを可能にします。 HandySCAN 3D | SILVER Series は、製品開発を効率化し、商品化までの時間を短縮し、開発コストを削減したいと考えているイノベーターやエンジニアに、信頼性の高いソリューションを提供するために作られた製品です。

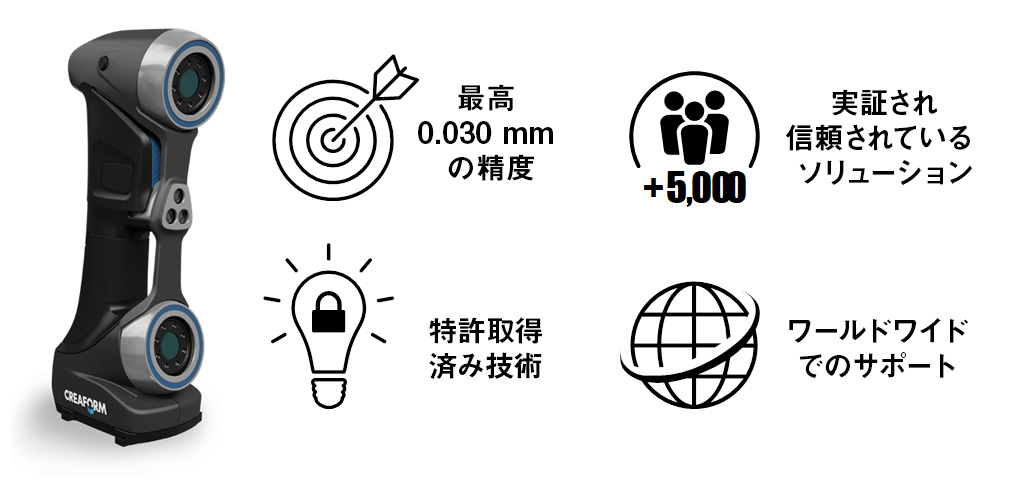

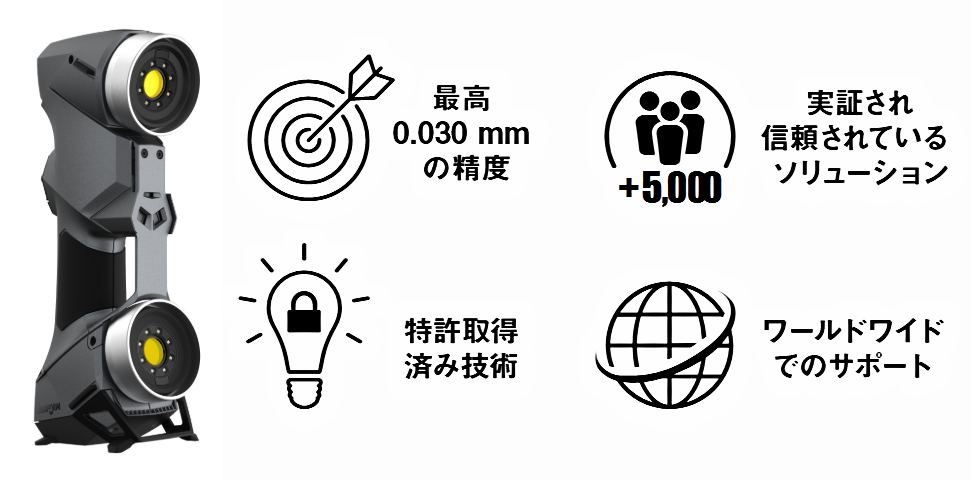

本体イメージと特徴
紹介動画
特徴
HandySCAN 3D | SILVER Seriesの基本

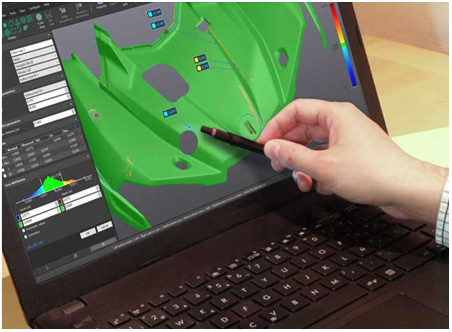

精度
HandySCAN 3D | SILVER Seriesは、測定設定の質やユーザーの経験レベルに関係なく、精確で安定した3D測定を提供します。ダイナミックリファレンシング技術により、スキャナーとパーツをスキャン中に自由に動かしても、精確で高品質なスキャンが可能です。
◎精度最高0.030 mm
◎容積精度0.020 ± 0.060 mm/m
◎高再現性とトレーサブル証明書
◎高詳細度

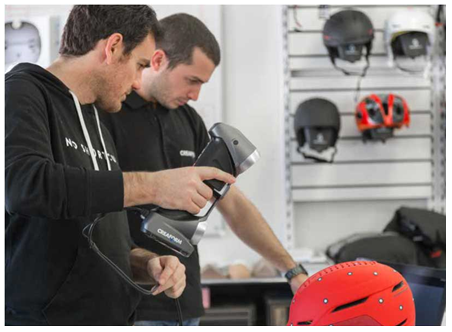

実証され信頼されている技術
SILVER SeriesはCreaformのフラッグシップ・モデルであるメトロロジー・グレード（寸法検査レベル）3Dスキャナーの技術を活用して再設計されました。
BLACK seriesの高品質な性能をそのまま受け継ぎながら、手頃な価格により、市場最高のコストパフォーマンスを実現します。
北米で製造され、すでに5,000人を超えるユーザーに愛用されている実績があります。
◎最高のコストパフォーマンス
◎北米で設計および製造
◎世界で5,000人を超えるユーザー
◎全世界のエンジニアとテクニシャンのチームによるサポート

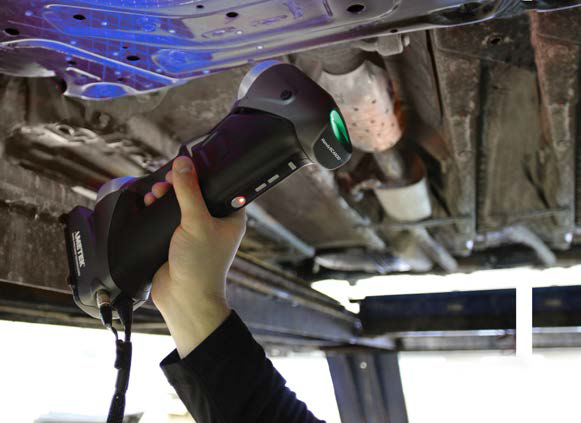

携帯性
HandySCAN 3D | SILVER Seriesは、光学リフレクターで三角測量を使用してパーツへの相対位置を測定するので、計測に三脚や外部追跡デバイスを必要としません。
小型のスーツケースに入るほどコンパクトなので、どこにでも携帯ができ、あらゆる環境で性能に影響することなく使用することができます。
◎軽量で小型0.85 kgスーツケースに入るサイズ
◎ダイナミックリファレンシングでセルフポジショニング
◎社内でも！現場でも！どんな場所でもスキャンが可能
◎すばやいセットアップで2分以内に稼働開始

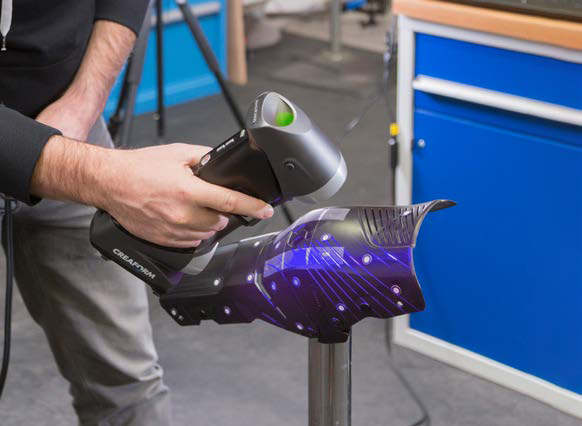

シンプルかつ多様
ユーザーが分かりやすいインターフェースと人間工学設計が用いられた3D測定ソリューションは、ユーザーの経験や専門知識のレベルに関わらず、簡単に使用でき、すばやく使用方法を習得できます。その多様性により、パーツのサイズ、複雑性、材料、色に関係なく、さまざまな対象物をすべて同じデバイスでスキャンできます。
◎シンプルなユーザーインターフェースとリアルタイムの可視化
◎複雑で困難なサーフェスをマスター
◎単一デバイスであらゆる形状とサイズ測定可能
製品ラインナップ
 |
 HandySCAN SILVER™ |
HandySCAN SILVER™|Elite |
|
|---|---|---|---|
| 精度(1) | 最高 0.040mm | 最高 0.030mm | |
| 容積精度(2) （パーツサイズに基づく） |
0.020 mm + 0.100 mm/m | 0.020 mm + 0.060 mm/m | |
| 測定能力 (作動距離0.3 m（1 フィート）） |
ビン | 1.00mm | |
| 穴 | 1.50 mm | ||
| 段差 | 0.030 mm | ||
| 壁 | 0.75 mm | ||
| 光源(3) | レーザーライン14本（青） | レーザーライン14本（青） （＋追加ライン1本） |
|
| 測定範囲 | 310 x 350mm | ||
| パーツサイズ範囲 （推奨） |
0.05~4 m | ||
| 重量 | 0.94 kg | ||
(1) 直径をキャリブレーションされた球体アーティファクトで測定した一般的な値。
(2) 球体間の間隔を長さがキャリブレーションされたアーティファクトで測定した値。 容積精度を最適化したフォトグラメトリシステムで結果を取得します。
(3)レーザークラス2M（目に安全なレベル ）
