アセンブリの作り方

既存部品やサブアセンブリを組み合わせたり、挿入したりすることで、トップアセンブリの作成が可能となります。

機械設計におけるアセンブリ作成ができれば、製品の組み立て状態を3D CAD上で再現することが可能です。

基本となる操作について、以下でご紹介します。

1：移動・回転

アセンブリの移動は、マウスの左ボタンのドラッグ操作で可能です。回転に関しては、右ボタンのドラッグ操作で可能です。

構成部品を挿入して組み合わせる際は、部品回転が可能です。ダイアログボックスから回転角度を指定することで、適切な挿入位置へ調整できます。

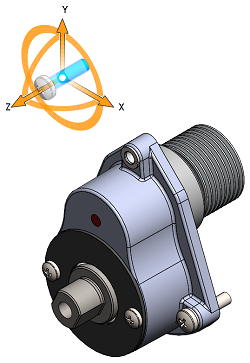

XYZ軸の3方向に対して、座標軸となるトライアドを表示させたうえで、それぞれの軸を基準とした移動と回転が可能です。

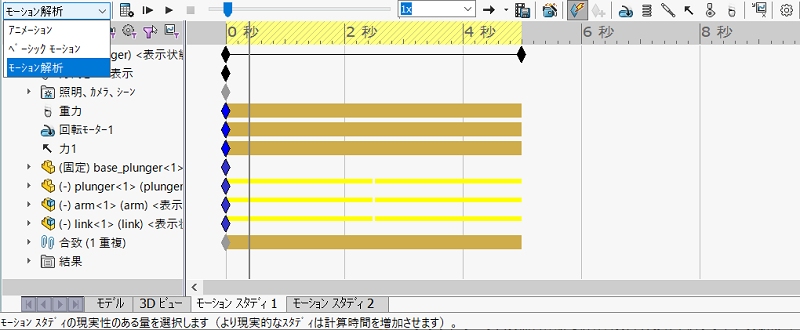

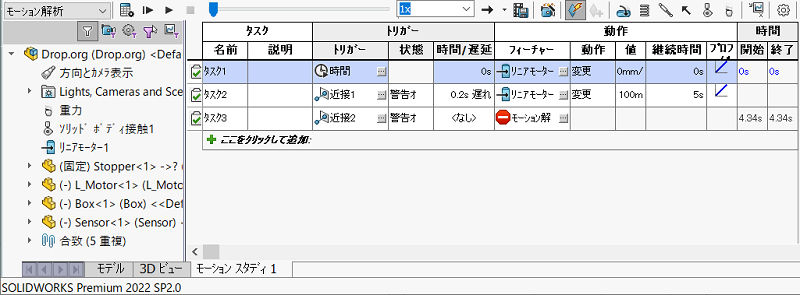

2：合致の利用

ソリッドワークスでは、構成部品の組み合わせを定義できる「合致」機能が使えます。この機能を活用することで、定義済みの部品が動くことのないように拘束が可能となるうえ、ある程度の自由度を残しながら製品としての機構を再現することが可能です。

アセンブリの活用方法

続いて、アセンブリの活用方法について、5つの例をご紹介します。

1：コンフィギュレーションの切り替え

コンフィギュレーション機能を活用すれば、構成部品のバリエーションをプルダウンからの選択で、簡単に切り替えられます。

2：構成部品の置き換え

マウスの右クリックで表示されるメニューの「構成部品置き換え」を選択すれば、別ファイルの構成部品へ置き換えることができます。設計途中に、類似部品などへ変更する際に便利な機能です。

3：エンベロープ機能

エンベロープ機能を活用すれば、参照用の構成部品として組み込むことが可能です。まず、構想設計を行うため、エンベロープに配置情報や形状を集約させます。その後、エンベロープに合わせてサブユニットの配置と、各構成部品の設計を実施します。エンベロープに定義した部品は、質量計算されないうえ、部品表にも表示されないことが特徴です。

4：サブアセンブリの作成

サブアセンブリを有効に利用することで、ユニットごとにモデルファイルを分割し、各サブアセンブリを設計者に振りわけて設計を行うことも可能です。アセンブリの構成部品からサブアセンブリを作成でき、平坦なアセンブリ構造から階層構造に後から変更することも可能です。

5：マルチボディの活用

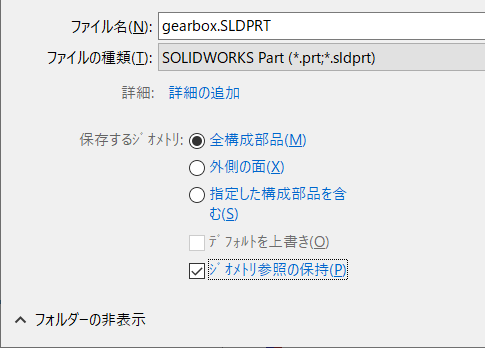

アセンブリの指定保存で、ファイルの種類を「SOLIDWORKS Part」に切り替えて保存すると、マルチボディの部品で保存することができます。アセンブリをマルチボディ化することで、パフォーマンスを向上させることが可能になります。指定保存ダイアログで「ジオメトリ参照の保持」をオンにするとアセンブリを参照していた上位のアセンブリや図面で、指定保存したマルチボディの部品に置き換えても参照関係を維持します。
